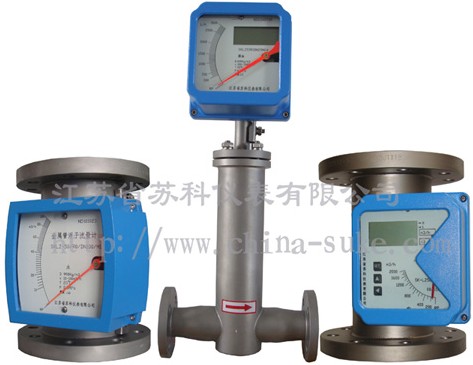

SKLZ系列金屬轉子流量計具有結構簡單、工作可靠、適用范圍廣、測量準、安裝方便等特點，具有耐高溫、耐高壓、c如果金屬轉子流量計測量的介質中含有鐵磁性顆粒，就應在流量計入口處安裝磁過濾器。它的材質應于對應的流量計相同。
金屬轉子流量計技術參數
測量范圍:水（20℃）1-200000 l/h
空氣（20℃，0.1013MPa）0.03－4000m3/h
參見流量表，特殊流量可訂制
量程比：標準型10：1
精度： 標準型1.5級
壓力等級：標準型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型： DN15－DN50 25MPa DN80-DN200 16MPa
夾套的壓力等級為1.6MPa
特殊型在選型和訂貨前應與工廠協商
壓力損失：7kPa-70kPa
介質溫度：標準型：－80℃-＋200℃：PTFE：0℃－85℃
高溫型：最高可達400℃
介質粘度：DN15: <5mPa.s(F15.1-F15.3)
<30mPa.s(F15.4-F15.8)
DN25: <250mPFa.s
DN50-DN150: <300mPa.s
環境溫度：液晶型－30℃－+85℃
指針型－40℃－+120℃
連接形式：標準型：DIN2501標準法蘭
特殊型：由用戶指定的任意標準法蘭或螺紋
電纜接口：M20＊1.5
供電電源：標準型24VDC二線制4－20mA（10．8VDC－36VDC ）
交流型：85－265VAC 50HZ
電池型：3．6V@4AH鎳氫電池
報警輸出：上限或下限瞬時流量報警
標準型：集電極開路輸出（最大100mA@30VDC內部阻抗100 歐）
特殊型：繼電器輸出（觸點容量最大5A@250VAC）
脈沖輸出：累積脈沖輸出，最小間隔50毫秒
液晶顯示：瞬時流量顯示數值范圍：0－50000
累計流量顯示數值范圍：0－99999999
防護等級：IP65
防爆標志：隔爆型：EXdbIICT6Gb
SKLZ系列規格：
通經（mm） |
流量范圍 |
壓力損失kPa |
水L/h* |
空氣M3/h* |
水 |
空氣 |
常規型 |
防腐型 |
常規型，防腐型 |
15 |
2.5～25 |
--- |
0.07～0.7 |
6.5 |
7.1 |
4.0～40 |
2.5～25 |
0.11～1.1 |
6.5 |
7.2 |
6.3～63 |
4.0～40 |
0.18～1.8 |
6.6 |
7.3 |
10～100 |
6.3～63 |
0.28～2.8 |
6.6 |
7.5 |
16～160 |
10～100 |
0.40～4.0 |
6.8 |
8.0 |
25～250 |
16～160 |
0.7～7.0 |
7.2 |
10.8 |
40～400 |
25～250 |
1.0～10 |
8.6 |
10.0 |
63～630 |
40～400 |
1.6～16.0 |
11.1 |
14.0 |
25 |
100～1000 |
63～630 |
3～30 |
7.0 |
7.7 |
160～1600 |
100～1000 |
4.5～45 |
8.0 |
8.8 |
250～2500 |
160～1600 |
7～70 |
10.8 |
12.0 |
400～4000 |
250～2500 |
11～110 |
15.8 |
19.0 |
40 |
500～5000 |
--- |
12～120 |
10.8 |
9.8 |
600～6000 |
---- |
16～160 |
12.6 |
16.5 |
50 |
630～6300 |
400～4000 |
18～180 |
8.1 |
8.6 |
1000～10000 |
630～6300 |
25～250 |
11.0 |
10.4 |
1600～16000 |
1000～10000 |
40～400 |
17.0 |
15.5 |
80 |
2500～25000 |
1600～16000 |
60～600 |
8.1 |
12.9 |
4000～40000 |
2500～25000 |
80～800 |
9.5 |
18.5 |
100 |
6300～63000 |
4000～40000 |
100～1000 |
15.0 |
19.2 |
150 |
20000～100000 |
--- |
600～3000 |
19.2 |
20.3 |
產品選型
代號 |
測量管結構 |
SK-LZ50 |
下進上出 |
SK-LZ51 |
下進上橫出 |
SK-LZ52 |
下橫進上橫出 |
SK-LZ53R |
右進左出 |
SK-LZ53L |
左進右出 |
| |
代號 |
接液材質 |
R0 |
0Cr18Ni12Mo2Ti/316 |
R1 |
1Cr18Ni9Ti/304 |
| R2 |
316L |
RP |
PTFE |
T1 |
鈦
合金 |
| HC |
哈氏合金 |
| |
代號 |
管道口徑 |
DN15 |
15 |
DN25 |
25 |
DN50 |
50 |
DN80 |
80 |
DN100 |
100 |
DN150 |
150 |
DN200 |
200 |
| |
代號 |
附加結構 |
無 |
|
T |
夾套型 |
Z |
阻尼型 |
G |
高溫型 |
Y |
高壓型 |
| |
代號 |
指示器形式代碼組合 |
M1 |
就地指示器，機械指示瞬時流量 |
M2 |
供電型，機械指示瞬時流量，液晶顯示瞬時/累積流量 |
M3 |
供電型，無機械指示，液晶顯示瞬時/累積流量 |
| |
代碼 |
供電方式 |
無 |
只
限M1指示器 |
A |
220VAC，4－20mA輸出 |
B |
電
池供電，無輸出 |
C |
24VDC，二線制供電，4－20mA輸出 |
D |
24VDC，三、四線制供電，4－20mA輸出 |
| |
代號 |
表頭 |
l |
方型殼體 |
d |
圓殼體（隔爆） |
| |
代號 |
報警或脈沖輸出 |
無 |
無報警或脈沖輸出 |
K1 |
上限報警或脈沖輸出 |
K2 |
下限報警或脈沖輸出 |
K3 |
上、下限報警或脈沖輸出 |
|
